您好,欢迎访问淄博赛釜特工业设备修复有限公司!
15064399868
13355281289
搪瓷反应釜维修-上门现场修复-修补搪玻璃反应釜-淄博赛釜特工业设备修复有限公司

搪瓷釜维修案例展示

联系我们

淄博赛釜特工业设备修复有限公司

地址:山东省淄博市博山经济开发区
手机:13355281289

咨询热线15064399868

搪玻璃设备专业现场维修

赛釜特技术关于搪瓷反应釜腐蚀穿孔问题的现场修复案例

发布时间:2019-08-15 14:28人气:

1.设备简介
       反应釜是综合反应容器,根据反应条件对反应釜结构功能及配置附件的设计,从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤,对反应过程中的温度、压力、力学控制(搅拌、鼓风等)、反应物|产物浓度等重要参数进行严格的调控。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成(见图1)。相应配套的辅助设备有:分馏柱、冷凝器、分水器、收集罐、过滤器等。

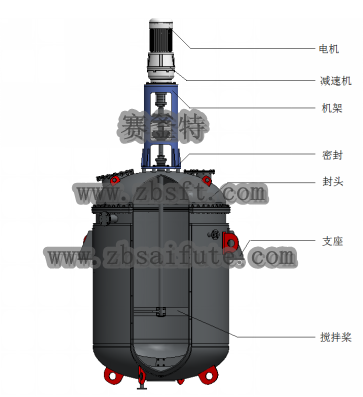

赛釜特技术关于搪瓷反应釜腐蚀穿孔问题的现场修复案例(图1)

图1-反应釜结构

2.设备问题
       某制药企业废水处理车间搪瓷反应釜DN125下料口处出现腐蚀穿孔渗漏问题,釜内介质为NaOH(见图2)。腐蚀情况严重,腐蚀量达3mm,并出现穿孔问题。

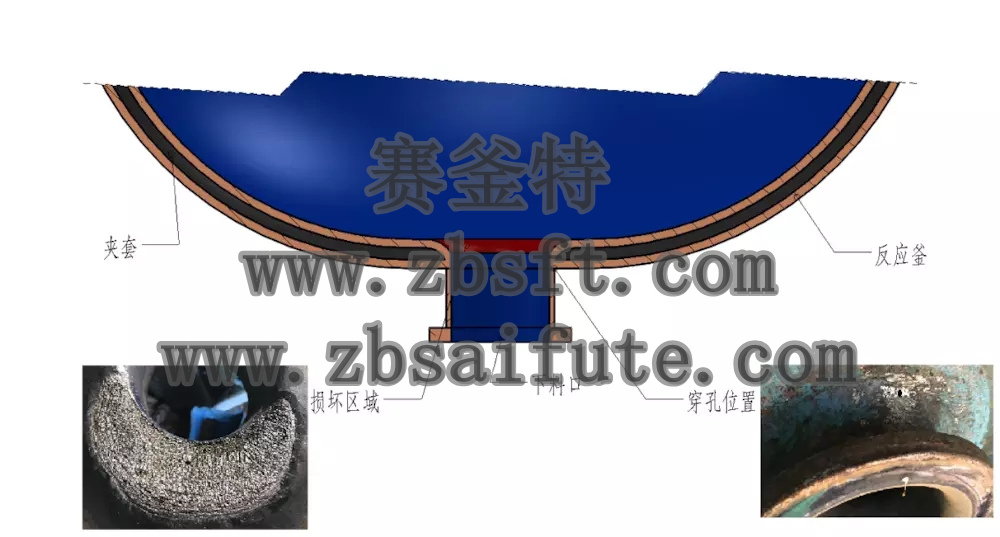

赛釜特技术关于搪瓷反应釜腐蚀穿孔问题的现场修复案例(图2)

图2-反应釜损坏情况

3.设备问题分析
       该搪玻璃反应釜腐蚀穿孔问题是由于局部搪玻璃损坏后,造成介质侵入腐蚀基体,并不断扩大腐蚀面,最终导致反应釜大面积腐蚀、直至穿孔,造成设备停机,影响了企业的生产。常见的搪瓷反应釜的搪玻璃损坏主要原因有以下几点:
       1、钢材本体与玻璃层的热膨胀系数不同,当设备温度、压力急剧变化时,所产生过大的应力会导致搪玻璃爆瓷而损坏设备,为避免这种损坏我们在介质适用范围内还需注意设备的温差、压差,即冷冲击110℃,热冲击120℃,以及压力波动0.1MP3,所以在设备加热与冷却、压力变化的过程中应缓慢进行。因此搪瓷反应釜工作时的急剧温差变化会造成爆瓷。
       2、搪瓷反应釜的玻璃衬里,虽具有一定的抗冲击强度,但它毕竟是一种脆性材料,苛刻的工作条件又不允许其存在任何微小缺陷,所以在日常检修维护中对搪玻璃的磕碰,也会造成搪玻璃损坏,造成搪瓷反应釜脱瓷腐蚀穿孔。
4.设备问题的修复工艺
       4.1传统修复模式的优势及可行性分析
       传统的修复方法是将反应釜拆卸后,运送至专门的修复单位进行补焊,重新搪瓷翻新,但翻新后搪玻璃设备的使用质量肯定大不如前。
       4.2现场修复模式的优势及可行性分析
       赛釜特专有搪瓷修复材料是一种双组份包装调和使用的高分子复合材料,可很好的粘着于各种金属、橡胶、混凝土、塑料等材料,在完全浸泡的环境下有非常好的抗高温性能及抗强化学腐蚀性能。可以抗几乎所有的无机强酸和有机酸的腐蚀,抗盐、抗所有的有机溶剂、抗燃油、航空煤油和汽油等介质。可应用于强化学物质和高温环境。对氮,盐酸,冰状醋酸和甲醇都有良好的抗腐蚀能力;用于高温,强腐蚀,一般涂料不能工作的环境;可修复和保护各种搪瓷罐体、金属罐体、管道、阀门,避免腐蚀;特别用于浸泡环境下的高温,强化学腐蚀的搪瓷反应釜的修复和整体保护。

       此次针对该搪瓷反应釜首先将表面处理后使用赛釜特打底修复材料将腐蚀、穿孔位置进行金属修复,将点蚀部位填平,然后使用赛釜特防强腐材料进行表面防腐(见图3)。

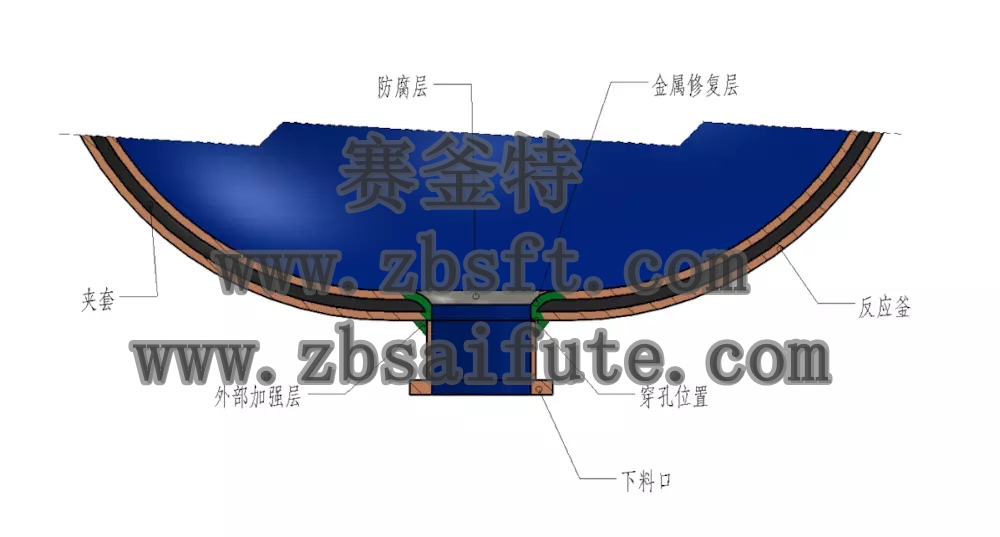

赛釜特技术关于搪瓷反应釜腐蚀穿孔问题的现场修复案例(图3)

图3-修复示意图
需特别注意的是此方法只可应对反应工况很一般的介质条件以及生产任务紧急的临时应对修复,如需达到专业、长时间使用的效果,还请联系赛釜特公司人员搪瓷反应釜专业上门现场修复


5.方案实施过程

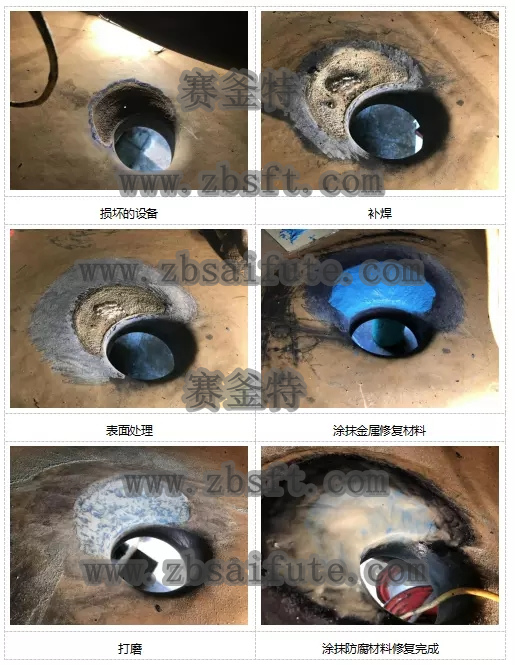

赛釜特技术关于搪瓷反应釜腐蚀穿孔问题的现场修复案例(图4)
需特别注意的是此方法只可应对反应工况很一般的介质条件以及生产任务紧急的临时应对修复,如需达到专业、长时间使用的效果,还请联系赛釜特公司人员专业上门现场修复

6.结论
       采用赛釜特专有搪瓷修复复合材料现场修复的方案针对搪瓷反应釜腐蚀穿孔问题修复,解决了长期以来搪瓷反应釜损坏无法快速现场修复的问题,通过此次应用再次证明赛釜特搪瓷修复材料技术可以很好的应用在设备腐蚀、磨损问题上。

淄博赛釜特-搪瓷反应釜专业上门现场修复




推荐资讯

15064399868
